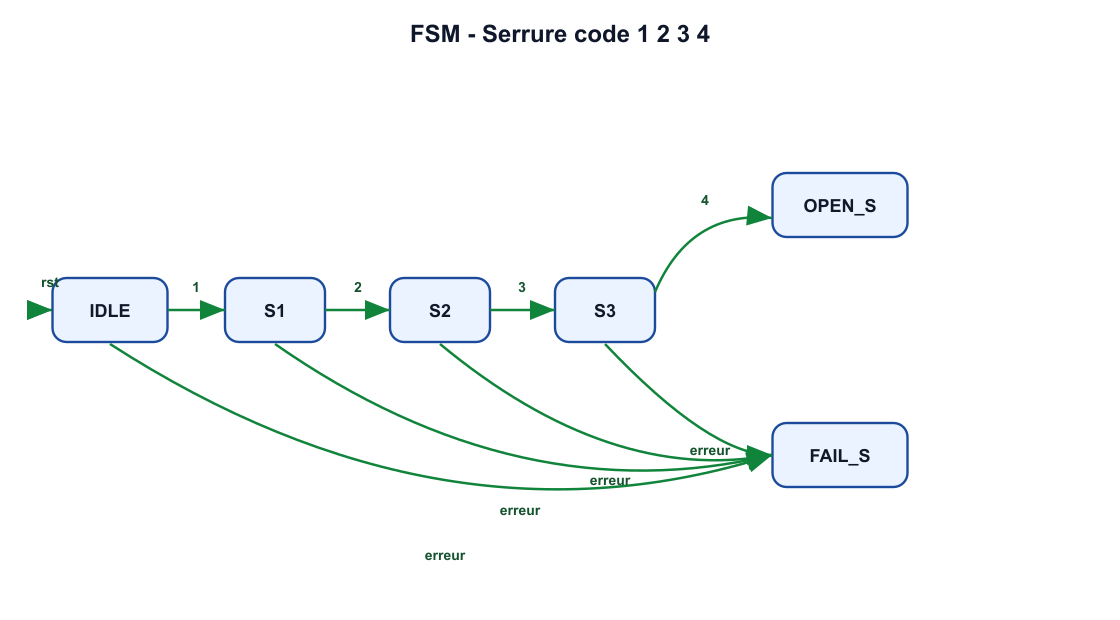

Serrure à code 4 digits (FSM Moore)

À chaque impulsion i_valid, la valeur de i_digit(3:0) est comparée au digit attendu. Toute erreur fait passer en état FAIL_S. La séquence complète mène à OPEN_S. i_rst ramène à l'état initial. Sortie o_open='1' en OPEN_S, o_fail='1' en FAIL_S.
